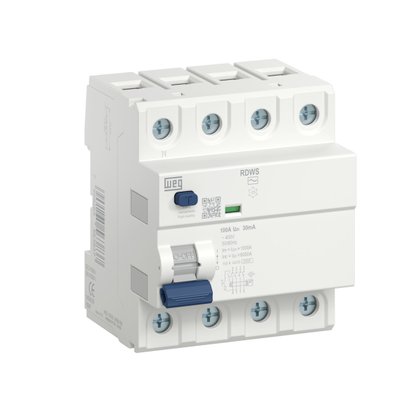

Interruptor Diferencial Residual DR Weg 4P 63A 30mA 220-400V RDWS-AC-30-63-4-D99
Principal
Linha de produto: RDWS
Tipo de produto ou componente: Interruptor Diferencial (DR/IDR)
Nome abreviado do dispositivo: DR trifásico 63A
Pólos: 4 Pólos
Posição neutra: Esquerda
[In] corrente nominal: 63A
Tipo de rede: CA
Sensibilidade de fuga à terra: 30 mA
Atraso de proteção de fuga à terra: Instantâneo
Classe de proteção de fuga à terra: Classe AC
Capacidade de fechamento e corte nominal: 500A
Corrente de curto-circuito condicional nominal: 3000 a 63A
Localização do dispositivo no sistema: De saída
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 127/230 V CA 50/60 Hz
Tecnologia de disparo de corrente residual: Independente da tensão
[Ui] tensão de isolamento nominal: 440V CA
[Uimp] tensão suportável de impulso nominal: 4KV
Corrente de sobretensão: 250A
Indicação de posição do contato: Sim
Tipo de controle: Alavanca Articulada
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
Compatibilidade bloco de dist. do barramento combinado: Superior: sim
Desvios de 9 mm: 8
Altura: 82mm
Largura: 72mm
Profundidade: 72mm
Peso líquido: 375g
Cor: Cinza (RAL 7035)
Durabilidade mecânica: 5000 ciclos
Durabilidade elétrica: CA: 2000 ciclos 230 V CA 50/60 Hz
conexões - terminais:
Terminal tipo túnel (superior ou inferior) 1…35 mm² rígido
Terminal tipo túnel (superior ou inferior) 1…25 mm² Flexível
Torque de aperto: 3,5 N.m superior ou inferior
Seguimento de mercado: Residencial
Normas: IEC 61008-1
Certificações do produto: ISI, CE
Grau de proteção: IP20
Grau de poluição: 2 conforme IEC 61008-1
Tropicalização: 2
Umidade relativa: 95 % a 55 °C
Temperatura ambiente para funcionamento: -5…60 °C
Temperatura ambiente para armazenamento: -40…85 °C
Unidades de embalagem: Unidade de pacote tipo 1
Número de unidades no pacote 1: 1
Peso do pacote 1: 350 g
Pacote 1 Altura: 8 cm
Pacote 1 largura: 8 cm
Pacote 1 Comprimento: 9 cm
